案例四 乙醇萃取矿物油中苯甲酸
本节案例我们将实现双相体系模拟，构建乙醇-矿物油双相体系，模拟乙醇萃取油中苯甲酸，模拟结果将观察到苯甲酸分子从油相逐步迁移进入乙醇相。本案例的相关文件在此链接。
分子建模

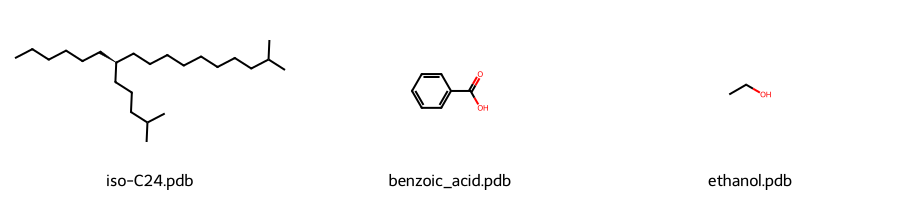

使用如下smiles式构建矿物油、苯甲酸和乙醇分子，经构象优化后得到三维结构的pdb文件（也可以直接从PubChem中下载）：
CCCCCC[C@@H](CCCCCCCCC(C)C)CCCC(C)C
OC(=O)c1ccccc1
CCO
编写以下config.inp文件，作为packmol的输入
bash
tolerance 2.0
filetype pdb
output system.pdb
structure iso-C24.pdb
number 400
inside box 0 0 50 80 80 130
end structure
structure benzoic_acid.pdb
number 50
inside box 0 0 60 80 80 120
end structure
structure ethanol.pdb
number 3000
inside box 0 0 0 80 80 50
end structure
structure ethanol.pdb
number 3000
inside box 0 0 130 80 80 180
end structure执行以下命令使用packmol构建复合体系：
bash
packmol -i config.inp设置体系盒子：

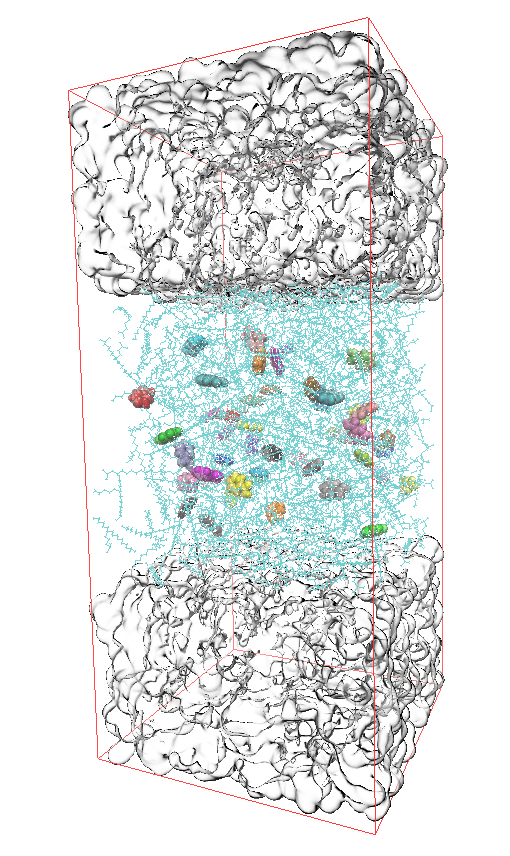

gmx editconf -f system.pdb -o system_box -box 8 8 18得到system_box.gro文件，使用VMD查看构建成功的双相体系，上下两层乙醇相，中间为油相，其中参杂着苯甲酸分子。
VMD中设置盒子框线的命令如下：
pbc box -color red -width 1
构建拓扑
本次模拟是液体体系，适合使用OPLSAA力场，对于该力场的构建需要使用LigParGen网站，链接在此。
在此网站上下载oplsaam.ff力场压缩包，解压到工作目录下；上传我们的三个小分子，在线构建力场，得到对应的itp文件：
bash
dir/
├── oplsaam.ff/
├── benzoic_acid.itp
├── iso-C24.itp
└── ethanol.itp构建如下的topol.top文件，引入oplsaam.ff力场文件、水分子力场文件、三种小分子的itp文件，[ System ]内容可以随意设置，[ Molecules ]块中依次写入各组分名称和数目，注意这里要和构建的体系分子数完全一致。
#include "./oplsaam.ff/forcefield.itp"
#include "./oplsaam.ff/spce.itp"
#include "benzoic_acid.itp"
#include "iso-C24.itp"
#include "ethanol.itp"
[ System ]
Extraction of Benzoic Acid
[ Molecules ]
isoC24 400
ARO 50
ETH 6000能量最小化
构建如下em.mdp文件：
integrator = steep
nsteps = 50000
nstenergy = 500
nstlog = 500
define = -DFLEXIBLE
cutoff-scheme = Verlet
coulombtype = PME
rcoulomb = 1.0
vdwtype = Cut-off
rvdw = 1.0
DispCorr = EnerPres构建能量最小化的tpr文件：
gmx grompp -f em -o em -c system_box执行能量最小化：
gmx mdrun -deffnm em -vwriting lowest energy coordinates.
Steepest Descents did not converge to Fmax < 10 in 50001 steps.
Potential Energy = -2.3867853e+05
Maximum force = 3.2427014e+02 on atom 29906
Norm of force = 2.6459311e+00
GROMACS reminds you: "It's So Fast It's Slow" (F. Black)平衡体系
构建如下npt.mdp文件：
integrator = md
dt = 0.002
nsteps = 150000 ; 300 ps
nstenergy = 1000
nstlog = 5000
nstxout = 0
nstxout-compressed = 1000
constraints = h-bonds
cutoff-scheme = Verlet
coulombtype = PME
rcoulomb = 1.0
vdwtype = Cut-off
rvdw = 1.0
DispCorr = EnerPres
; 控温 - 删除退火
tcoupl = v-rescale
tc-grps = System
tau_t = 0.2
ref_t = 323.15
; 控压 - 平衡阶段可以使用 Berendsen
pcoupl = Berendsen
pcoupltype = isotropic
tau_p = 2.0
compressibility = 4.46e-5
ref_p = 1.01325
gen_vel = yes
gen_temp = 323.15
gen_seed = -1构建npt平衡的tpr文件：
gmx grompp -f npt -o npt -c em开始npt平衡：
gmx mdrun -deffnm npt -v查看平衡过程的体系密度：
echo "Density" | gmx energy -f npt.edr -o density.xvg查看平衡过程的体系温度：
echo "Temperature" | gmx energy -f npt.edr -o temperature.xvg查看平衡过程的体系压力：
echo "Pressure" | gmx energy -f npt.edr -o pressure.xvg开始模拟
编写如下md.mdp文件：
integrator = md
dt = 0.002
nsteps = 15000000 ; 30 ns
nstenergy = 5000
nstlog = 5000
nstxout-compressed = 5000
continuation = yes ; 从NPT平衡继续
constraints = h-bonds
cutoff-scheme = Verlet
coulombtype = PME
rcoulomb = 1.0
vdwtype = Cut-off
rvdw = 1.0
DispCorr = EnerPres
; 控温
tcoupl = v-rescale
tc-grps = System
tau_t = 0.2
ref_t = 323.15
; 控压
pcoupl = Parrinello-Rahman
pcoupltype = isotropic
tau_p = 2.0
compressibility = 4.46e-5
ref_p = 1.01325
gen_vel = no构建成品模拟的tpr文件：
gmx grompp -f md.mdp -c npt.gro -t npt.cpt -p topol.top -o md.tpr开始模拟：
gmx mdrun -s md.tpr -deffnm md -v断点续跑命令：
gmx mdrun -deffnm md -cpi md.cpt -v结果分析
轨迹居中
gmx trjconv -s md.tpr -f md.xtc -o md_center.xtc -pbc mol -center
